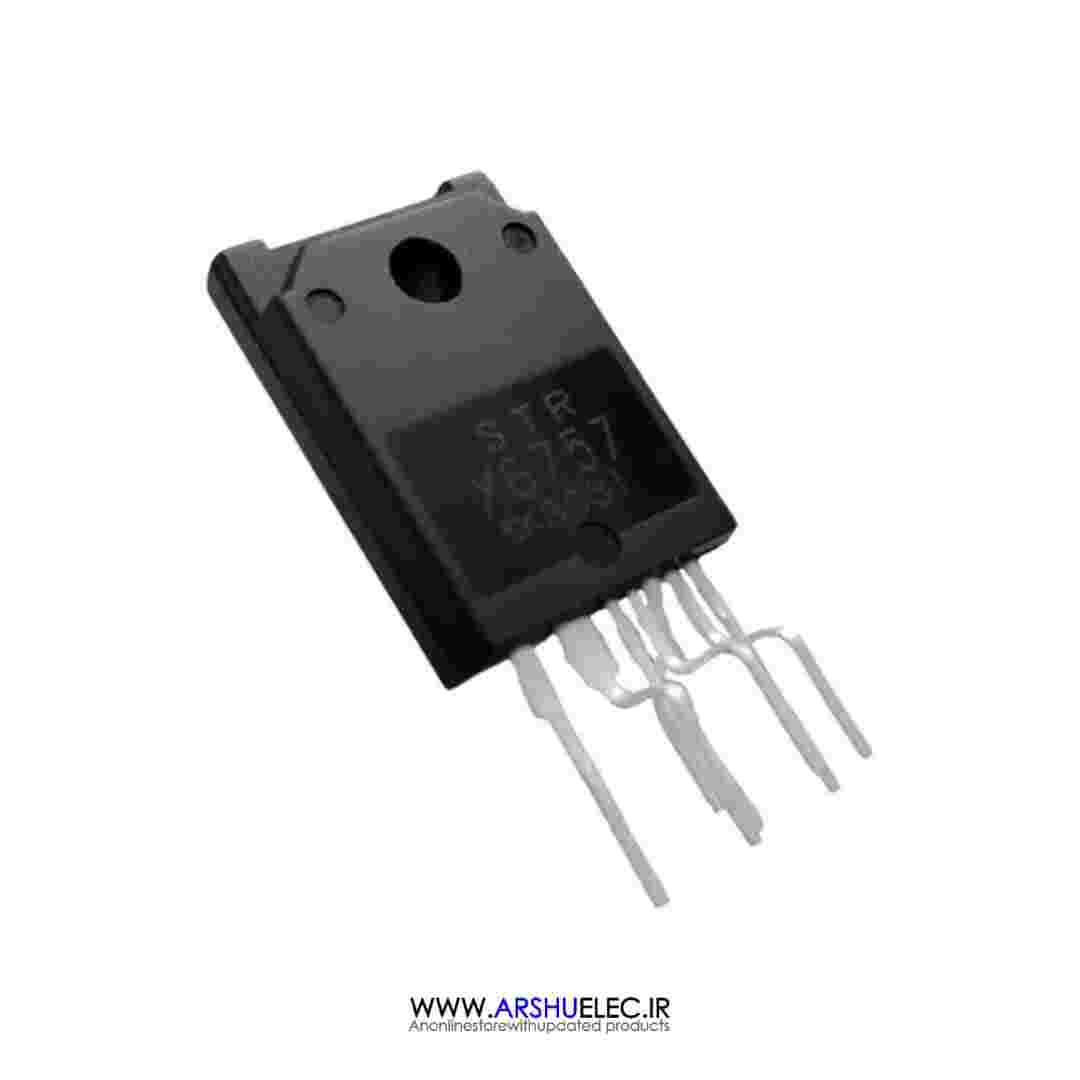

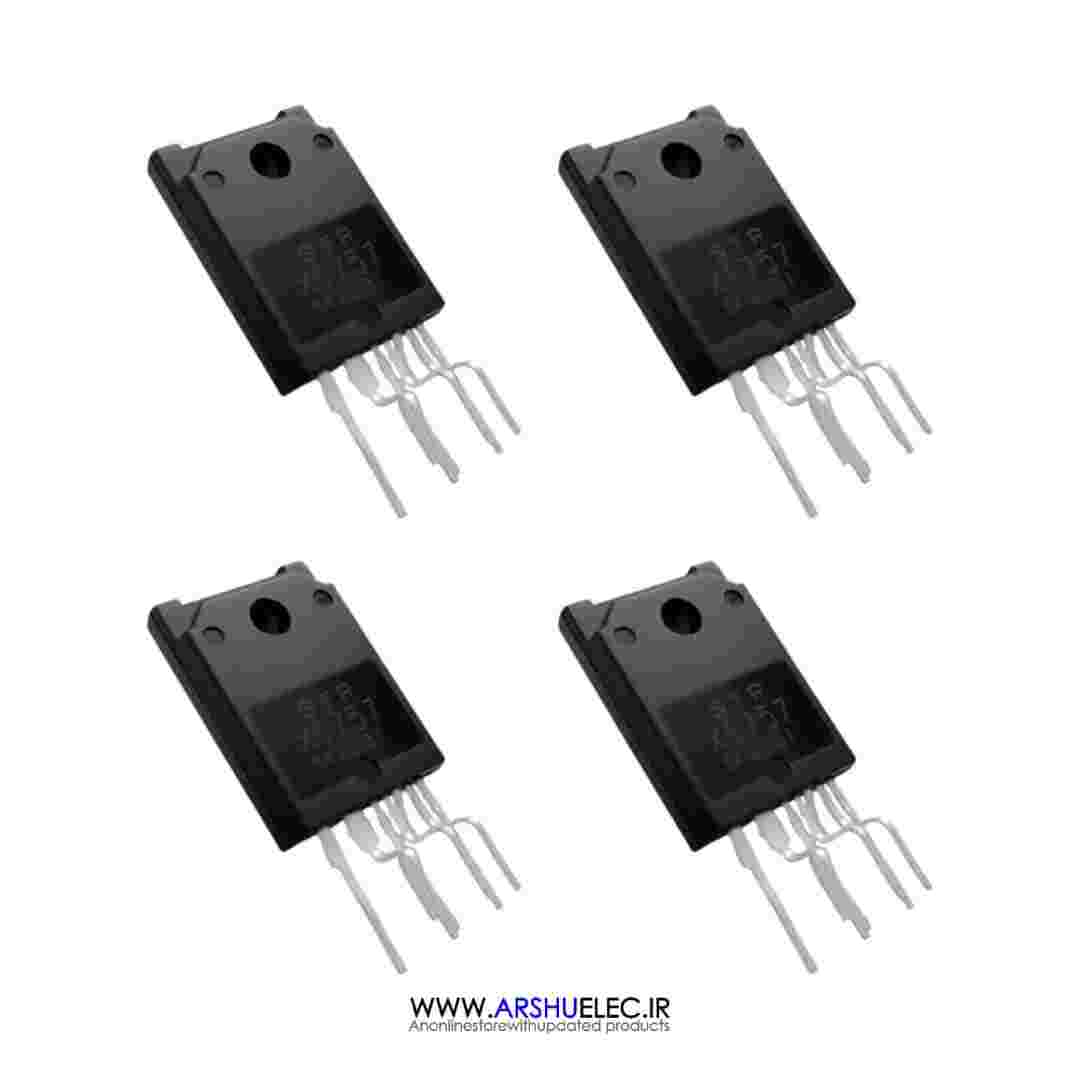

ای‌سی STR-X6757 TO-3P یک رگولاتور سوئیچینگ نیم-رزونانسی (Quasi-Resonant Switching Regulator) با کارایی بالا است که به‌طور خاص برای منابع تغذیه سوئیچینگ آفلاین طراحی شده است. این آی‌سی در بسیاری از منبع‌های تغذیه (PSU) تلویزیون، مانیتور، تجهیزات صوتی و صنعتی کاربرد دارد و به دلیل عملکرد بهینه و محافظت‌های داخلی، یکی از گزینه‌های پرطرفدار در تعمیر و طراحی منابع تغذیه می‌باشد.

ویژگی‌های کلیدی

• قابلیت رگولاسیون نیم-رزونانسی (Quasi-Resonant Mode) برای افزایش بازده و کاهش نویز EMI
• ترانزیستور MOSFET داخلی با تحمل ولتاژ بالا
• حفاظت‌های کامل داخلی: شامل محافظت در برابر جریان اضافی (OCP)، اضافه‌بار (OLP)، ولتاژ بالا (OVP) و حرارت بالا
• عملکرد Soft Start جهت کاهش جریان هجومی در لحظه روشن شدن
• فرم‌فکتور TO-3P مناسب برای دفع حرارت و نصب آسان روی هیت‌سینک
• سیگنال‌های کنترلی قابل دریافت از پایه‌های FB و OCP/BD برای کنترل ولتاژ و تشخیص بار
• کارایی بالا در ولتاژهای پایین و بارهای سبک (Burst Mode) برای مصرف بهینه انرژی

چرا ای‌سی STR-X6757 TO-3P را بخریم؟

• کیفیت بالا و اطمینان در عملکرد: طراحی بهینه برای طول عمر و عملکرد مطمئن در محیط‌های صنعتی
• جایگزین مطمئن در تعمیرات: یکی از آی‌سی‌های محبوب در تعمیر منابع تغذیه تلویزیون‌های LED/LCD و لوازم الکترونیکی
• محافظت در سطح سخت‌افزاری: از آسیب‌دیدگی سایر قطعات جلوگیری می‌کند
• افزایش بازده مصرف انرژی: مناسب برای طراحی منابع تغذیه با راندمان بالا

چرا خرید از آرشو الکترونیک

• ضمانت اصالت کالا: تمامی قطعات ارائه‌شده اورجینال هستند
• ارسال سریع و مطمئن به سراسر کشور
• پشتیبانی تخصصی قبل و بعد از خرید
• قیمت مناسب با تخفیف ویژه برای خرید عمده
• تنوع گسترده قطعات الکترونیکی به‌روز با مشخصات کامل فنی

بررسی تخصصی ای‌سی STR-X6757 TO-3P

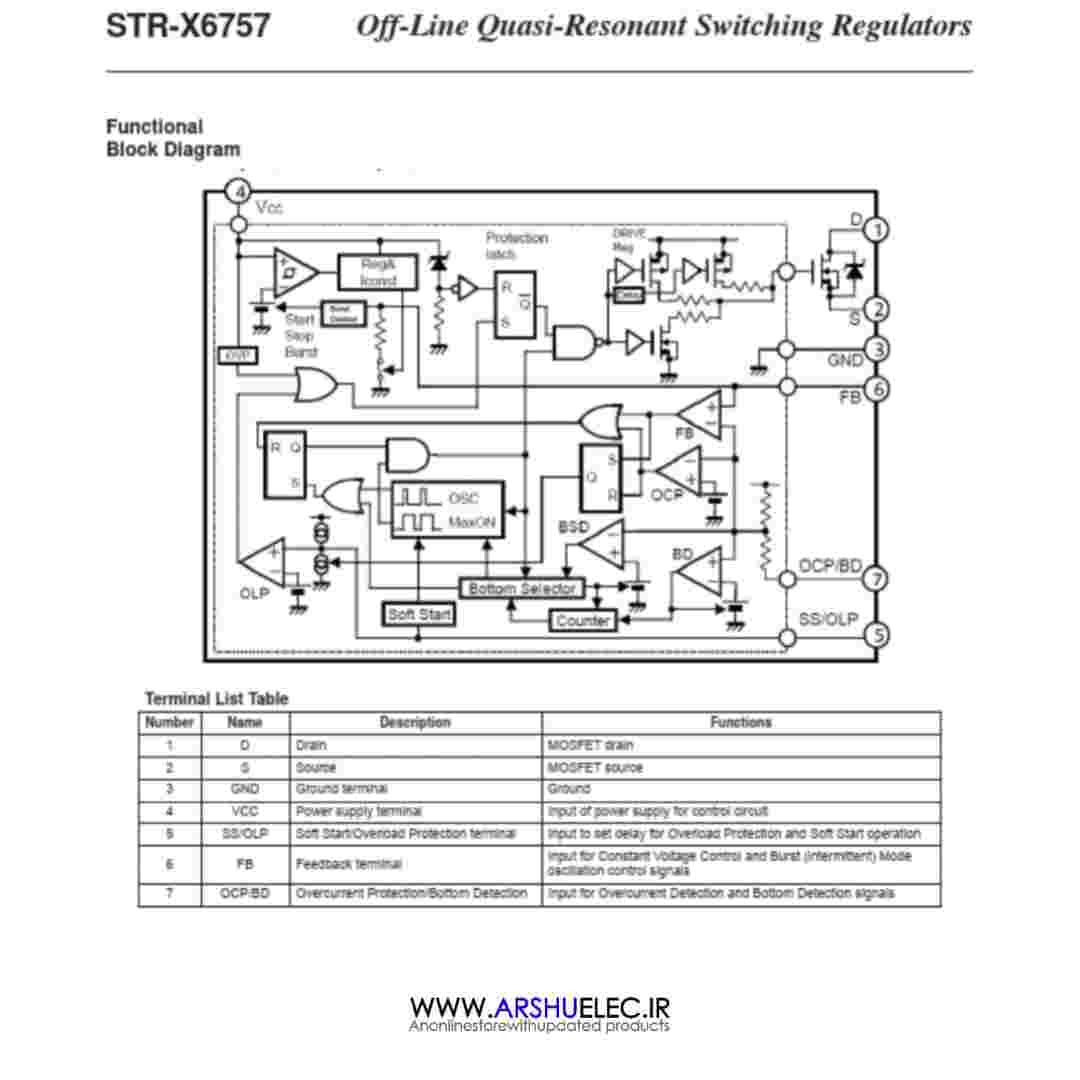

آی‌سی STR-X6757 یک کنترلر سوئیچینگ به همراه MOSFET داخلی است که در قالب پکیج TO-3P عرضه می‌شود. در دیاگرام داخلی آن می‌توان به وجود اجزایی چون:

1. Soft Start
2. Latch Protection
3. Bottom Selector
4. Oscillator
5. Feedback Amplifier

و چندین مدار مقایسه‌گر و محافظتی دیگر اشاره کرد که همگی باعث عملکرد دقیق، راه‌اندازی ایمن و جلوگیری از خرابی در بارهای ناگهانی می‌شوند. ورودی‌های SS/OLP، FB و OCP/BD امکان کنترل پیشرفته و سفارشی‌سازی را برای طراحان مدار فراهم می‌سازند. به‌علاوه، این آی‌سی از نوع Off-line Quasi-Resonant Switching Regulator بوده که موجب افزایش راندمان و کاهش تلفات حرارتی در طراحی‌های منبع تغذیه می‌شود.
