سنسور اثر هال یکی از ابزارهای مهم و پرکاربرد در صنعت الکترونیک و مهندسی برق است که نقش بسیار مهمی در اندازه‌گیری و تشخیص میدان مغناطیسی ایفا می‌کند. در این مقاله قصد داریم به طور کامل و جامع به معرفی این سنسور، عملکرد، انواع، کاربردها و مزایا و معایب آن بپردازیم. همچنین نکات مهم در استفاده از آن را بررسی خواهیم کرد.
سنسور اثر هال چیست؟
سنسور اثر هال دستگاهی است که برای اندازه‌گیری میدان مغناطیسی یا حضور آن در یک محیط خاص به کار می‌رود. این سنسور بر پایه پدیده‌ای به نام “اثر هال” عمل می‌کند که در سال ۱۸۷۹ توسط فیزیکدان آمریکایی، ادوین هال، کشف شد. اثر هال زمانی رخ می‌دهد که جریان الکتریکی از یک ماده نیمه‌رسانا عبور کرده و هم‌زمان یک میدان مغناطیسی عمود بر آن ایجاد شود. این ترکیب باعث ایجاد یک ولتاژ جانبی در ماده می‌شود که همان ولتاژ هال نام دارد.
ساختار سنسور اثر هال
ساختار سنسور اثر هال معمولاً شامل یک قطعه نیمه‌رسانا، تقویت‌کننده سیگنال، فیلتر و خروجی دیجیتال یا آنالوگ است. ماده نیمه‌رسانا معمولاً از جنس گالیوم آرسنید، ایندیوم آنتیموناید یا سیلیکون است. با قرار گرفتن سنسور در معرض میدان مغناطیسی، ولتاژ هال در دو سر ماده نیمه‌رسانا تولید شده و توسط تقویت‌کننده به سیگنالی قابل اندازه‌گیری تبدیل می‌شود.
نحوه عملکرد سنسور اثر هال
عملکرد سنسور اثر هال بر پایه اندازه‌گیری ولتاژ هال است. وقتی که جریان الکتریکی از سنسور عبور می‌کند و میدان مغناطیسی عمود بر جریان اعمال می‌شود، الکترون‌ها به سمت خاصی منحرف شده و باعث ایجاد یک اختلاف پتانسیل می‌شوند. این ولتاژ جانبی مستقیماً با شدت میدان مغناطیسی متناسب است. از این رو، می‌توان با اندازه‌گیری آن، مقدار میدان مغناطیسی را تعیین کرد.

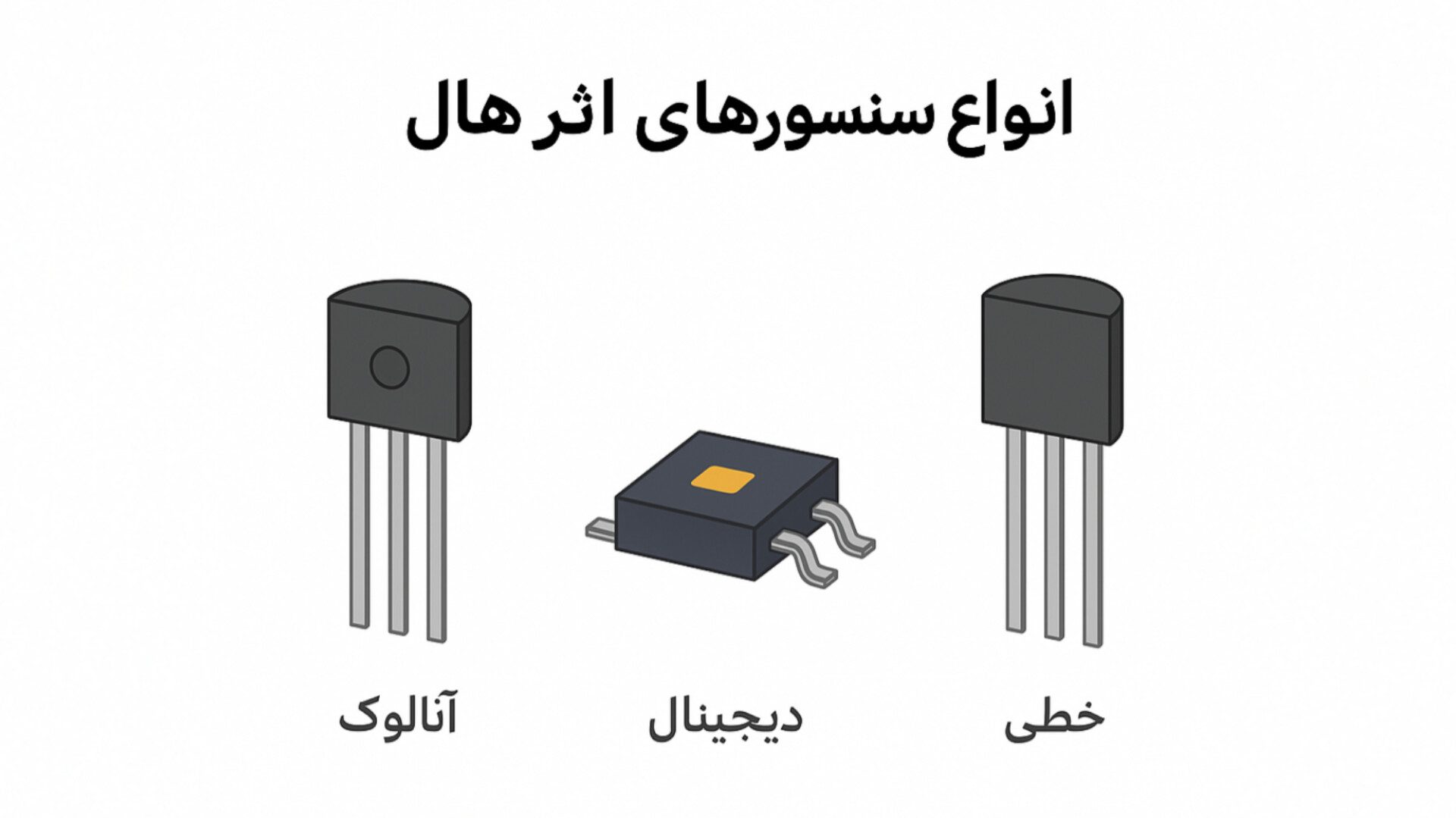

انواع سنسور اثر هال
1.اثر هال آنالوگ: این نوع خروجی پیوسته و متناسب با شدت میدان مغناطیسی دارد. بیشتر در کاربردهایی استفاده می‌شود که نیاز به دقت بالا و اندازه‌گیری پیوسته دارند.
2. اثر هال دیجیتال: دارای خروجی گسسته (روشن/خاموش) است و بیشتر در کاربردهای ساده‌تر نظیر تشخیص موقعیت یا سرعت به کار می‌رود.
3. اثر هال خطی: نسخه‌ای دقیق‌تر از نوع آنالوگ با خروجی متناسب‌تر با میدان مغناطیسی است.
4.اثر هال تفاضلی: از دو عنصر سنجش اثر هال استفاده می‌کند و برای حذف نویز و افزایش دقت در اندازه‌گیری طراحی شده است.
کاربردهای سنسور اثر هال
سنسور اثر هال در صنایع مختلف کاربرد دارد:
صنعت خودرو: برای اندازه‌گیری سرعت چرخ‌ها، موقعیت میل‌لنگ، سطح سوخت و ترمز ضد قفل (ABS)
رباتیک و اتوماسیون: برای تشخیص موقعیت، سرعت و حرکت قطعات
لوازم الکترونیکی مصرفی: در گوشی‌های هوشمند، لپ‌تاپ‌ها (برای تشخیص باز یا بسته بودن درب)، و جاروهای رباتیک
صنعت هوافضا: برای اندازه‌گیری جریان و موقعیت در سیستم‌های کنترلی دقیق
اندازه‌گیری جریان الکتریکی: در مدارهای قدرت برای اندازه‌گیری غیر تماسی جریان
سیستم‌های امنیتی: برای تشخیص حرکت درب‌ها و پنجره‌ها
مزایای سنسور اثر هال
عدم تماس فیزیکی: باعث افزایش عمر مفید و کاهش فرسایش مکانیکی می‌شود.
دقت بالا: به‌ویژه در مدل‌های خطی و تفاضلی
عملکرد در محیط‌های سخت: مقاوم در برابر گردوغبار، رطوبت و دماهای بالا
مصرف انرژی کم: مناسب برای دستگاه‌های قابل حمل و کم‌مصرف
اندازه کوچک: قابل استفاده در مدارهای فشرده و مینیاتوری
معایب سنسور اثر هال
حساسیت به نویز مغناطیسی: ممکن است در محیط‌هایی با نویز مغناطیسی زیاد دقت کاهش یابد.
محدودیت در اندازه‌گیری میدان‌های بسیار ضعیف: برخی مدل‌ها در تشخیص میدان‌های خیلی ضعیف محدودیت دارند.
نیاز به کالیبراسیون دقیق: برای به‌دست‌آوردن نتایج دقیق باید به‌درستی کالیبره شوند.
نکات مهم در استفاده از سنسور اثر هال
1. انتخاب سنسور مناسب: با توجه به نوع کاربرد باید سنسور با نوع خروجی مناسب (دیجیتال یا آنالوگ) انتخاب شود.
2. جای‌گذاری صحیح: باید به‌گونه‌ای نصب شود که میدان مغناطیسی به‌صورت عمود بر سطح سنسور باشد.
3. محافظت در برابر نویز: استفاده از فیلترها و شیلد مغناطیسی برای بهبود دقت
4. کالیبراسیون دقیق: برای کاربردهای حساس، کالیبراسیون اولیه و دوره‌ای ضروری است.
آینده سنسورهای اثر هال
با پیشرفت فناوری، سنسور اثر هال نیز دچار تحولاتی شده است. نسخه‌های جدیدتر این سنسورها دارای ابعاد کوچک‌تر، دقت بالاتر و قابلیت‌های ارتباطی مانند بلوتوث یا وای‌فای هستند. همچنین، استفاده از فناوری نانو در ساخت آن‌ها موجب افزایش حساسیت و کاهش مصرف انرژی شده است. آینده این سنسورها در صنعت خودکارسازی، پزشکی و اینترنت اشیاء (IoT) بسیار روشن به نظر می‌رسد.
سخن پایانی
سنسور اثر هال یکی از قطعات کلیدی در فناوری‌های مدرن است که کاربردهای متنوعی در صنایع مختلف دارد. این سنسور با بهره‌گیری از پدیده فیزیکی
اثر هال، امکان اندازه‌گیری دقیق میدان مغناطیسی را فراهم می‌سازد. با شناخت عملکرد، انواع، مزایا و محدودیت‌های آن، می‌توان بهترین انتخاب را برای پروژه‌های مختلف داشت و از آن به‌طور مؤثر استفاده کرد.
مشتری گرامی در این مقاله صرفا برای معرفی این محصول بوده برای اطلاعات بیشتر پیشنهاد میکنم از منابع خارجی استفاده کنید
